Số Hóa Dữ Liệu Từ CAD Sang GIS: Quy Trình, Kỹ Thuật

Trong hơn 15 năm trực tiếp cầm máy đo đạc và lăn lộn tại các đại công trường từ Bắc chí Nam, tôi đã chứng kiến không ít những sự cố nghìn tỷ bắt nguồn từ một lỗi rất cơ bản: sự đứt gãy thông tin giữa bản vẽ thiết kế và thực địa.

Dữ liệu CAD được vẽ trên hệ tọa độ giả định và hoàn toàn mù về bối cảnh không gian thực tế. Nếu dự án đó thực hiện số hóa dữ liệu từ CAD sang GIS ngay từ đầu, tổn thất đã không xảy ra.

Bước vào năm 2026, số hóa dữ liệu từ CAD sang GIS không còn là một lựa chọn “có thì tốt”, mà là tiêu chuẩn bắt buộc đối với các chủ đầu tư, đơn vị tư vấn thiết kế và kỹ sư xây dựng.

Sao Mai News sẽ cung cấp cho bạn cái nhìn toàn cảnh, giải phẫu những lỗi thường gặp và hướng dẫn quy trình chuyển đổi dữ liệu chuẩn xác nhất để tối ưu hóa quản lý hạ tầng, trắc địa và khảo sát địa chất.

Số hóa dữ liệu từ CAD sang GIS là gì và tại sao lại mang tính sống còn?

Số hóa dữ liệu từ CAD sang GIS là quá trình chuyển đổi các bản vẽ thiết kế kỹ thuật với cấu trúc hình học đơn thuần sang hệ thống thông tin địa lý, nơi mỗi đường nét, điểm ảnh đều được gắn tọa độ thực tế (như VN-2000) và cơ sở dữ liệu thuộc tính đi kèm.

Trong khi CAD trả lời cho câu hỏi “Thiết kế đối tượng này như thế nào?” thì GIS trả lời cho câu hỏi “Đối tượng này nằm ở đâu trong thế giới thực và nó tương tác với môi trường xung quanh ra sao?”.

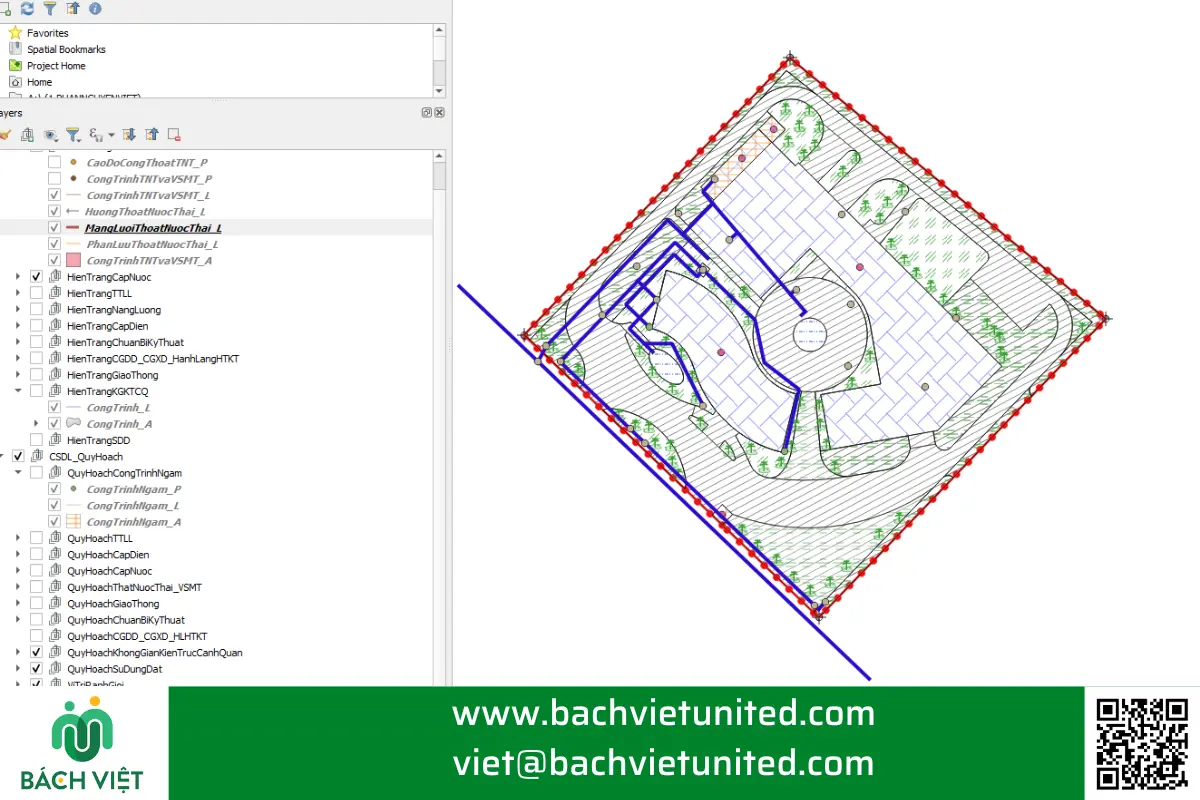

Số Hóa Dữ Liệu Từ CAD Sang GIS

Động lực từ thị trường và mức độ hiệu quả

Sự dịch chuyển từ quản lý bản vẽ 2D rời rạc sang nền tảng không gian 3D (BIM/GIS) đang diễn ra mạnh mẽ. Theo các số liệu nghiên cứu thị trường mới nhất, việc chuyển đổi từ mô hình CAD truyền thống sang hệ thống BIM/GIS giúp các doanh nghiệp tăng hiệu suất vận hành và quản lý vòng đời dự án lên hơn 30%. Đồng thời, quy mô thị trường tích hợp BIM và GIS toàn cầu được dự báo sẽ chạm mốc 28,2 tỷ USD vào năm 2035.

“Sự hội tụ giữa bản vẽ CAD chi tiết và nền tảng không gian GIS đã phá vỡ bức tường ngăn cách giữa thiết kế kỹ thuật và quy hoạch thực địa. Nó không chỉ là chuyển đổi tệp tin, mà là mang bối cảnh của thế giới thực vào từng nét vẽ.” – Chuyên gia Giải pháp Không gian mạng (Geospatial Expert).

Lợi ích cốt lõi đối với Chủ đầu tư và Nhà thầu

• Loại bỏ xung đột không gian (Clash Detection): Chồng xếp bản vẽ thiết kế lên bản đồ nền GIS giúp phát hiện sớm các va chạm với hạ tầng ngầm hiện hữu (đường ống nước, cáp quang, cấu trúc địa chất phức tạp).
• Quản lý tài sản xuyên suốt vòng đời: Từ giai đoạn khảo sát địa hình, thi công cho đến khâu vận hành bảo trì (O&M), mọi dữ liệu đều nằm trên một nền tảng bản đồ số duy nhất (WebGIS).
• Hỗ trợ ra quyết định (Decision-Making): Phân tích không gian giúp chủ đầu tư đánh giá rủi ro ngập lụt, sụt lún địa chất hoặc tính toán khối lượng đào đắp chính xác hơn.

Những “cạm bẫy” kỹ thuật khi chuyển đổi dữ liệu CAD sang GIS

Nhiều kỹ sư lầm tưởng rằng chỉ cần dùng lệnh “Export” hoặc “Import” là xong. Thực tế hiện trường cho thấy, việc ép buộc hai nền tảng khác biệt về mặt bản chất “nói chuyện” với nhau ẩn chứa nhiều rủi ro. Dưới đây là 3 thách thức lớn nhất mà các kỹ sư trắc địa thường phải đối mặt:

1. Sai lệch hệ quy chiếu và tọa độ

Bản vẽ CAD thường được bắt đầu tại tọa độ gốc (0,0) giả định để tiện cho việc thiết kế. Trong khi đó, GIS yêu cầu dữ liệu phải nằm đúng vị trí trên quả địa cầu (ví dụ: Hệ tọa độ quốc gia VN-2000, múi chiếu 3 độ hoặc 6 độ). Nếu không thực hiện bước nắn chỉnh không gian bằng các điểm khống chế mặt đất (GCP – Ground Control Points), bản vẽ của bạn khi đưa lên GIS có thể bị trôi dạt ra tận… ngoài biển.

2. Mất mát dữ liệu thuộc tính

Trong AutoCAD, thông tin thường được thể hiện bằng các đoạn Text đặt cạnh đường nét, hoặc dùng Block có chứa Attribute. Tuy nhiên, GIS quản lý dữ liệu theo dạng bảng (Attribute Table). Khi chuyển đổi thô, các đoạn Text này sẽ biến thành các đối tượng đồ họa vô nghĩa trong GIS, làm đứt gãy hoàn toàn cơ sở dữ liệu. Việc “map” (ánh xạ) đúng thông tin từ Text/Block của CAD vào các trường dữ liệu (Fields) của GIS là một nghệ thuật đòi hỏi kinh nghiệm xử lý script (Python/AutoLISP).

3. Cấu trúc hình học bị phá vỡ

GIS cực kỳ khắt khe về mặt “Topology” (mối quan hệ không gian). Một thửa đất trong GIS phải là một đa giác khép kín (Polygon). Tuy nhiên, kỹ sư vẽ CAD thường vẽ bằng các đường Line rời rạc, có thể bị hở (Overshoot/Undershoot) dù chỉ vài milimet. Ngoài ra, các đường cong (Spline, Arc) trong CAD khi đưa sang GIS thường bị gãy khúc thành nhiều đường thẳng nhỏ, làm sai lệch diện tích và chu vi.

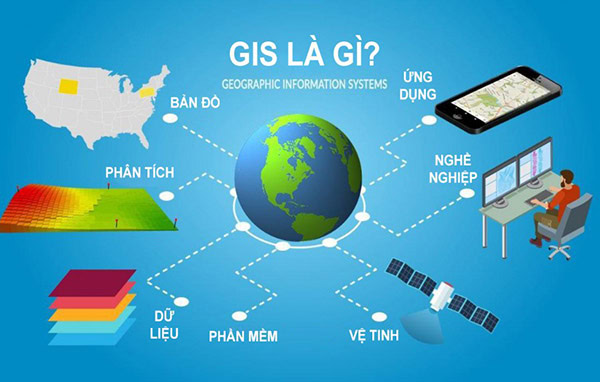

Số Hóa Dữ Liệu Từ CAD Sang GIS

Quy trình 5 bước số hóa dữ liệu từ CAD sang GIS chuẩn quốc tế

Để giải quyết triệt để các vấn đề trên, Bách Việt áp dụng một quy trình khép kín, tuân thủ các tiêu chuẩn cao nhất của ngành trắc địa và viễn thám. Dưới đây là hướng dẫn chi tiết:

Bước 1: Chuẩn hóa và làm sạch dữ liệu CAD (Data Cleansing)

Trả lời trực diện: Đây là bước lọc bỏ “rác” trong bản vẽ trước khi chuyển đổi. Một bản vẽ CAD sạch sẽ quyết định 80% chất lượng dữ liệu GIS.

• Thực hiện các lệnh PURGE, AUDIT, và OVERKILL trong AutoCAD để xóa các lớp (layers) trống, các nét vẽ trùng lặp và sửa lỗi tệp.
• Phân loại Layer rõ ràng theo chuẩn: Ví dụ, layer đường giao thông tách biệt với layer ranh giới thửa đất.
• Phá vỡ (Explode) các Block phức tạp hoặc các đối tượng Hatch không cần thiết, chuyển Spline thành Polyline để GIS dễ dàng đọc được.

Bước 2: Khai báo hệ tọa độ và nắn chỉnh không gian (Spatial Referencing)

Chuyển đổi bản vẽ từ tọa độ cục bộ sang hệ tọa độ thực. Tại Việt Nam, hệ VN-2000 là bắt buộc trong các dự án nhà nước và công trình lớn.

Kỹ sư trắc địa sẽ sử dụng các mốc tọa độ thực tế thu thập được từ máy RTK hoặc Total Station tại công trường, sau đó dùng các công cụ như Spatial Adjustment trong ArcGIS hoặc Align trong Civil 3D để xoay, thu phóng và định vị bản vẽ CAD vào đúng tọa độ thực.

Bước 3: Chuyển đổi định dạng bằng công cụ chuyên dụng (Data Conversion)

Không nên sử dụng công cụ Import mặc định nếu dữ liệu phức tạp. Các kỹ sư dữ liệu thường sử dụng phần mềm FME (Feature Manipulation Engine) hoặc công cụ Data Interoperability của ArcGIS. Các công cụ này cho phép thiết lập các quy tắc chuyển đổi tinh vi: ví dụ tự động nhận diện Block “Trụ điện” trong CAD và chuyển thành đối tượng Point mang thuộc tính “Loại trụ, Chiều cao” trong GIS.

Bước 4: Xây dựng Geodatabase và thiết lập Topology

Sau khi dữ liệu đã vào môi trường GIS (như ArcGIS Pro hoặc QGIS), bước tiếp theo là đóng gói chúng vào Cơ sở dữ liệu không gian (Geodatabase).

• Chạy công cụ kiểm tra Topology để tìm và sửa các lỗi đường nét bị hở, bị chồng lấn.
• Chuyển đổi các đường Line khép kín thành Polygon (đối với ranh giới đất, móng công trình).
• Nhập liệu các trường thuộc tính (Attribute Fields) dựa trên hồ sơ thiết kế.

Bước 5: Tích hợp WebGIS và trực quan hóa (Web-based Integration)

Dữ liệu sau khi số hóa thành công sẽ được đẩy lên máy chủ nền tảng đám mây (Cloud GIS) để tạo thành WebGIS. Lúc này, chủ đầu tư có thể ngồi tại văn phòng, mở trình duyệt web và xem toàn bộ dự án của mình tương tác với bản đồ vệ tinh thực tế, truy vấn thông tin từng cọc khoan nhồi, từng hố ga mà không cần cài đặt bất kỳ phần mềm chuyên dụng nào.

Số Hóa Dữ Liệu Từ CAD Sang GIS

Giải pháp toàn diện của Bách Việt trong hệ sinh thái CAD – GIS – BIM

Tại Công ty TNHH Hợp Nhất Bách Việt, chúng tôi không chỉ dừng lại ở việc vẽ bản đồ. Với lợi thế của một đơn vị có hơn 15 năm kinh nghiệm trong các lĩnh vực cốt lõi:

• Khảo sát địa hình và Trắc địa: Ứng dụng công nghệ UAV/Drone, máy quét 3D Laser Scanning (LiDAR) để thu thập dữ liệu đám mây điểm (Point Cloud) với độ chính xác milimet. Từ đó, chúng tôi xuất ra bản vẽ CAD và trực tiếp số hóa lên hệ thống GIS.
• Khảo sát địa chất công trình: Dữ liệu từ các hố khoan địa chất không còn là những tờ giấy báo cáo khô khan. Chúng được Bách Việt số hóa thành các lớp dữ liệu GIS 3D, giúp kỹ sư thiết kế nhìn thấu các tầng địa chất dưới lòng đất để có phương án móng an toàn nhất.
• Quan trắc biến dạng : Tích hợp cảm biến IoT tại công trường với hệ thống GIS. Bất kỳ sự xê dịch, lún nghiêng nào của công trình lân cận đều được cập nhật theo thời gian thực lên bản đồ số, cảnh báo ngay lập tức cho chủ đầu tư.

Việc làm chủ quy trình số hóa dữ liệu từ CAD sang GIS giúp Bách Việt mang đến cho khách hàng một bộ hồ sơ “sống”, có khả năng cập nhật, phân tích và quản lý lâu dài, thay vì những bản vẽ “chết” sau khi dự án hoàn thành.

Câu Hỏi Thường Gặp (FAQ)

1. Phần mềm nào tốt nhất để chuyển đổi dữ liệu từ CAD sang GIS hiện nay?

Hiện nay, ArcGIS Pro của Esri là phần mềm mạnh mẽ nhất, đặc biệt khi Esri và Autodesk đã có sự hợp tác chiến lược giúp ArcGIS đọc trực tiếp file .DWG/.DXF. Tuy nhiên, để xử lý dữ liệu lớn và phức tạp, FME (Safe Software) là công cụ ETL (Extract, Transform, Load) vô đối. Đối với giải pháp mã nguồn mở và tiết kiệm chi phí, QGIS là một lựa chọn xuất sắc.

2. Mất bao lâu để số hóa một bản đồ quy hoạch CAD tỷ lệ 1/500 sang GIS?

Thời gian phụ thuộc hoàn toàn vào mức độ “sạch” của file CAD đầu vào. Nếu file CAD được vẽ chuẩn chỉ, phân lớp rõ ràng, việc chuyển đổi và thiết lập Geodatabase chỉ mất từ 1-3 ngày làm việc. Nếu file CAD bị lỗi topology nặng, rác nhiều, kỹ sư có thể mất hàng tuần để đồ lại (digitize) và làm sạch dữ liệu.

3. Dữ liệu GIS sau khi chuyển đổi có thể xuất ngược lại ra CAD được không?

Hoàn toàn được. Các phần mềm GIS đều hỗ trợ tính năng “Export to CAD”. Dữ liệu khi xuất ngược lại sẽ giữ nguyên tọa độ thực tế, giúp các kỹ sư thiết kế tiếp tục công việc trên nền tảng AutoCAD hoặc Civil 3D một cách chính xác nhất.

Kết luận

Số hóa dữ liệu từ CAD sang GIS chính là cây cầu nối liền giữa ý tưởng thiết kế trên bản vẽ và thực tại không gian của công trình. Chuyển đổi số không còn là khẩu hiệu, nó là công cụ để tối ưu hóa chi phí, giảm thiểu rủi ro thi công và nâng tầm quản lý dự án hạ tầng. Để đảm bảo dữ liệu của bạn được xử lý chính xác tuyệt đối, tuân thủ hệ tọa độ quốc gia và tích hợp hoàn hảo với các công nghệ khảo sát hiện đại, việc lựa chọn một đơn vị tư vấn đo đạc, địa chất dày dặn kinh nghiệm là yếu tố tiên quyết.

Nếu dự án của bạn đang gặp khó khăn trong việc chuẩn hóa bản vẽ, quản lý dữ liệu không gian, hoặc cần triển khai hệ thống WebGIS, khảo sát trắc địa công nghệ cao, hãy để đội ngũ chuyên gia của chúng tôi đồng hành cùng bạn.
